Wie kann ich benutzerdefinierte Ergebnisse für die Auswertung benutzen?
Mit der umfangreichen Funktionalität der 'User Results' erzeugen Sie als Anwender Ihre eigenen Ergebnisse und betriebsspezifischen Qualitätskriterien auf Basis bereits berechneter Simulationsergebnisse. Hierdurch können Sie Ihre standardmäßige Auswertung effektiv erweitern und die Ergebnisse auf Ihre konkrete Fragestellung anpassen. Im heutigen Fachbeitrag zeigen wir Ihnen, wie Sie kritische thermische Zentren im Bauteil isoliert betrachten können.
Das 'Hot Spot'-Kriterium in MAGMASOFT® zeigt Ihnen alle Bereiche im Bauteil an, deren Erstarrungszeiten sich wesentlich von ihrer Umgebung unterscheiden. In jedem thermischen Zentrum ist die Gefahr der Porositätsbildung deutlich erhöht. Ebenfalls identifizieren Sie damit Restschmelzebereiche, die gespeist werden müssen. Das 'Hot Spot'-Kriterium hilft Ihnen in diesen Fällen, ein besseres Verständnis für den Erstarrungsprozess zu entwickeln.
Anhand der angezeigten Größe des thermischen Zentrums ist es schwierig, das jeweilige Risiko zu bewerten. Ein angepasstes 'User-Result' kann Ihnen helfen, diese Frage besser zu beantworten.

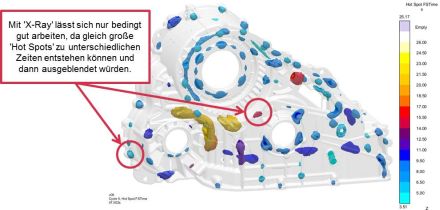

Abbildung
1: Originales 'Hot Spot'-Ergebnis
Auf Basis des originalen 'Hot Spot'-Ergebnisses können Sie mit Hilfe des 'User Results' 'SpotsLimit()' sich nicht nur die Entstehungszeit, sondern auch das Volumen oder die Erstarrungszeit anzeigen lassen. In Abbildung 2 sehen Sie sowohl das ursprüngliche als auch das modifizierte 'Hot Spot'-Ergebnis im direkten Vergleich.
Abbildung
2: originales 'Hot Spot'-Ergebnis (links); modifiziertes 'Hot Spot'-Ergebnis (rechts)
Dieses modifizierte 'Hot Spot'-Ergebnis können Sie nun zur detaillierten Auswertung der Wärmezentren nutzen. Mit Hilfe der 'X-Ray'-Funktion sind Sie in der Lage, sehr einfach unkritische Bereiche auszublenden. Im vorliegenden Beispiel werden alle Wärmezentren ausgeblendet, die kürzer als 1,5 s erstarren, so dass Sie sich auf die kritischen Wärmezentren größer 1,5 s konzentrieren können (siehe Abbildung 3).
Abbildung
3: Modifiziertes 'Hot Spot'-Ergebnis in Kombination mit 'X-Ray'
Wollen Sie mehr zu diesem Thema erfahren? Dann besuchen Sie den Workshop
„Inverse Optimierung und 'User Results'“, der am 26. April und 29. September 2018 auf Deutsch und am 12. Dezember auf Englisch in der MAGMAacademy in Aachen stattfindet. In diesem Workshop erlernen Sie den grundlegenden Umgang mit den Möglichkeiten zur inversen Optimierung und zur Erstellung eigener benutzerdefinierter Ergebnisse mit MAGMASOFT®. Damit passen Sie ihre Simulationen noch genauer an den realen Prozess an.
