Strömungsoptimierte Gestaltung von Gießläufen
Ein robuster Druckgussprozess ist das Resultat verschiedener aufeinander abgestimmter Parameter. Ein wichtiger Baustein hierbei ist die strömungstechnisch optimierte Gestaltung des Lauf- und Anschnittsystems, um einen robusten Prozess für fehlerminimierte Gussteile zu erzeugen.
Bei der Konzeption des Gießlaufsystems sind verschiedene Anforderungen zu berücksichtigen: Die Schmelze soll möglichst gleichzeitig an allen Anschnitten einer Mehrfachform anstehen; gleichzeitig sollen Lufteinschlüsse durch Strömungsschatten vermieden und die Schmelze möglichst verwirbelungsfrei in den Läufen zum Anschnitt transportiert werden.
Die Simulationsergebnisse erlauben die Bewertung des Strömungsverlaufs. Unterschiedlich berechnete Qualitätskriterien ermöglichen eine quantitative Bewertung von Fehlerpotenzialen, die durch eine nicht optimierte Strömung der Schmelze im Gießlauf und in der Bauteilkavität entstehen.
Die Bilder des nachfolgenden Beispiels zeigen für das Gießlaufsystem eines Strukturteils, wie nach Änderung der Position einzelner Laufsegmente die Schmelze an den einzelnen Anschnittsegmenten zum gleichen Zeitpunkt ansteht. Dadurch wird das Voreilen der Schmelze aus einzelnen Anschnitten in die Kavität weitgehend verhindert.

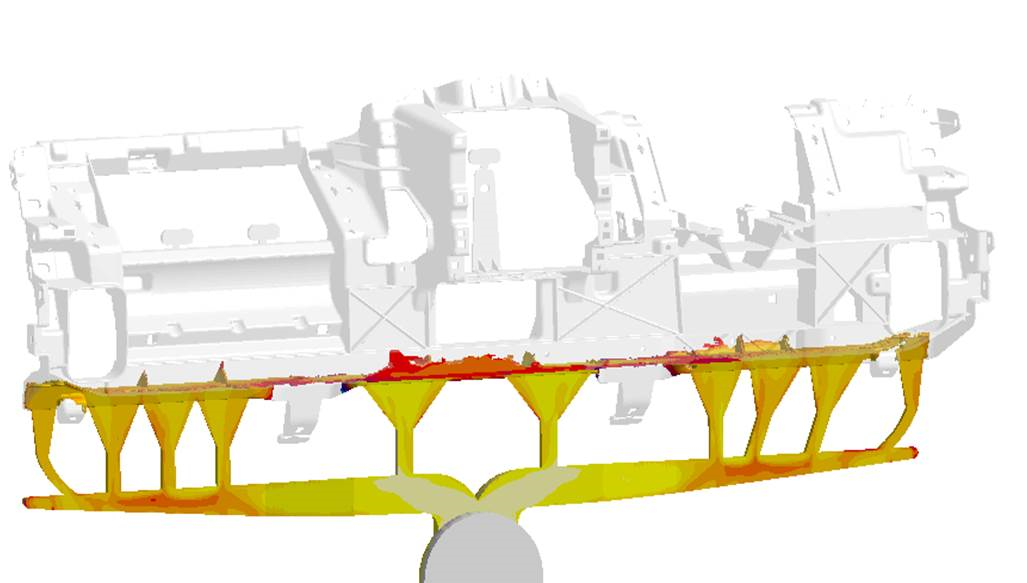

Bild 1: Die Simulation zeigt die Vorfüllung der mittleren Anschnitte durch nicht optimale Laufauslegung.

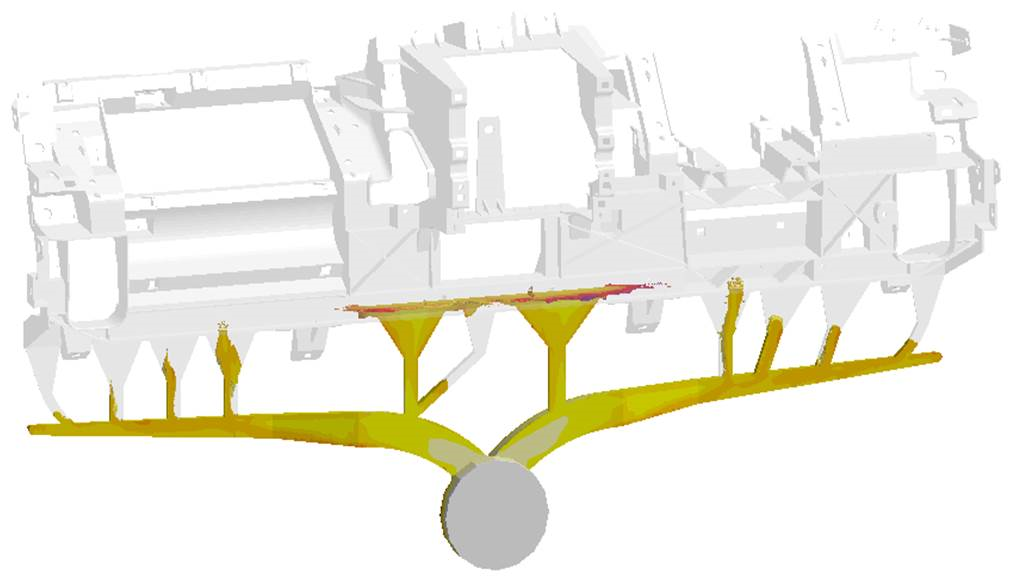

Bild 2: Die Schmelze steht genau am Umschaltpunkt an allen Anschnitten.
