MAGMASOFT® 6.0, nová verze známého softwaru pro simulaci slévárenských procesů, nyní nabízí zcela nové uživatelské prostředí. Velký důraz je kladen na snadné používání a kratší dobu potřebnou k získání výsledků, uživatelé tak dosáhnou svých odpovědí ještě rychleji. Intuitivní uživatelské rozhraní softwaru MAGMASOFT® 6.0 umožňuje uživatelům přesněji analyzovat výsledky a činit tak co nejlepší rozhodnutí. MAGMASOFT® 6.0 zcela usnadňuje i zefektivňuje práci se softwarem a nabízí nový zážitek při tvorbě simulace slévárenského procesu.

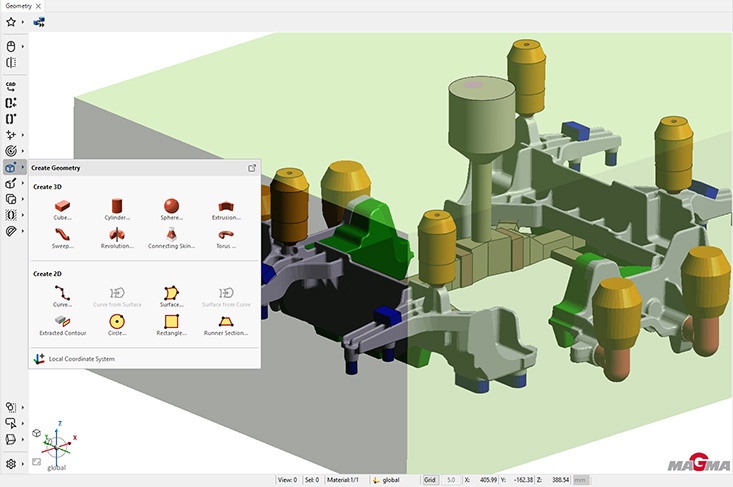

Uživatelské rozhraní v nové verzi MAGMASOFT® 6.0 bylo kompletně přepracováno. Cílem je poskytnout příslušnou funkci v okamžiku, kdy ji uživatel potřebuje, a tam, kde ji očekává. Nové panely nástrojů jsou zjednodušené a seskupené podle funkcí, zvyšují efektivitu uživatelů při jejich každodenní práci. Snížený počet ikon poskytuje uživatelům okamžitý přístup k nejdůležitějším funkcím. Díky tomu je každý krok při nastavení a vyhodnocení projektu přehlednější a uživatelé se mohou soustředit na to, co je podstatné (obr. 1). Uživatelům je umožněno uložit si důležité funkce, pro přímý přístup při importu, vytváření nebo manipulaci s geometriemi, jako oblíbené. Nové klávesové zkratky zkracují dobu zadávání a dále zjednodušují práci.
Interakce uživatele s geometriemi je usnadněna prostřednictvím nových funkcí. Zobrazení a nastavení důležitá pro jednotlivé projekty jsou v MAGMASOFT® 6.0 zpracovávána centrálně. Uživatelé tak mohou ukládat a používat svá vlastní nastavení po celou dobu práce na projektu, to jim například umožní připravit si důležité detailní pohledy předem při přípravě geometrie a později je použít pro vyhodnocení výsledků. To přispívá, již na začátku, k ještě rychlejšímu a efektivnějšímu vývoji odlitků a výrobních procesů.
Dalším přínosem pro uživatelé softwaru MAGMASOFT® je až o 80 % kratší dobu načítání projektu. To napomáhá k rychlejšímu přepínání mezi jednotlivými projekty nebo verzemi projektu

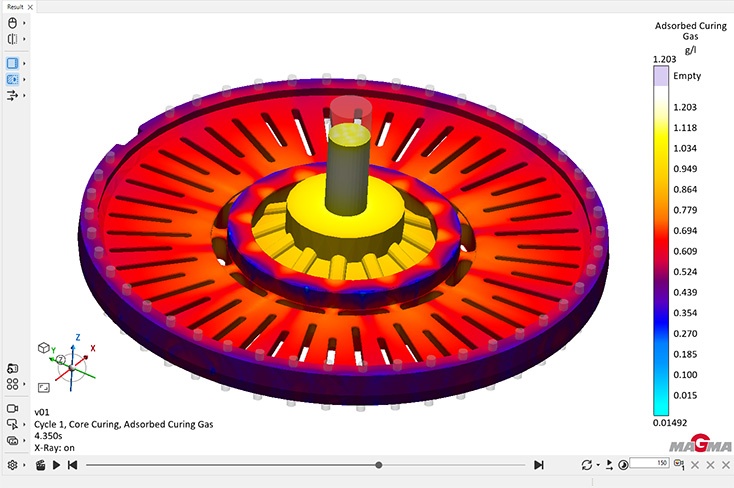

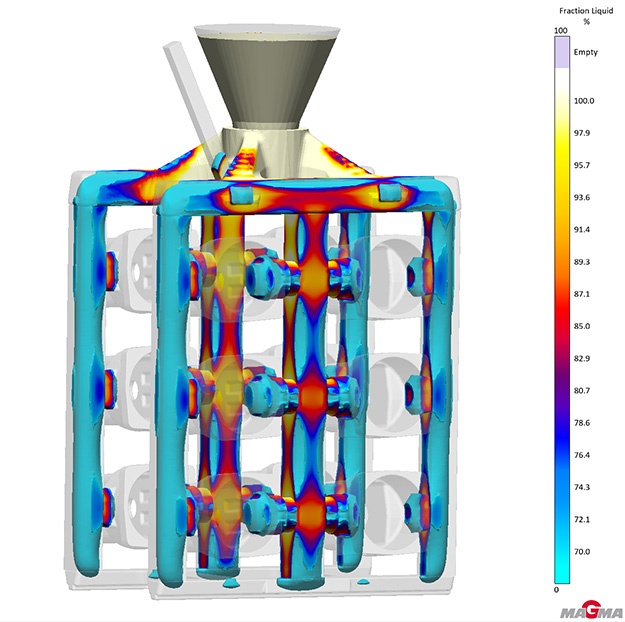

Díky nové barevné stupnici a rentgenovému zobrazení umožňuje MAGMASOFT® 6.0 ještě realističtější a přesnější vyhodnocení výsledků simulace (obr. 2 a 3). Hodnoty stupnice lze navíc upravit buď přímo, nebo pomocí kolečka myši.
Celkový výkon vizualizace výsledků se výrazně zlepšil. Vyhodnocení výsledků je až desetkrát rychlejší a plynulejší. Navíc výběrem nebo tažením po 3D výsledku se zobrazí jednotlivé vybrané hodnoty výsledku ("Picked Value").
Výkon paralelního zobrazení různých výsledků "Multi View" byl upraven pro přesnější vyhodnocení. Uživatelé mohou intuitivněji a spolehlivěji sladit nastavení a zobrazení i vybrané hodnoty různých výsledků, a to i napříč různými verzemi projektu.
Bylo zjednodušeno také vytváření obrázků a animací. MAGMASOFT® 6.0 poskytuje uživatelům další podporu pro optimalizaci pracovního postupu: pro okamžité sdělování výsledků jsou obrázky a videa vytvářeny rychle a intuitivně
MAGMASOFT® byl aktualizován a rozšířen pro procesy gravitačního tlakového lití. S funkcí TAG-meshing (True Adaptive Geometry), která je již k dispozici pro procesy vysokotlakého lití, nabízí MAGMASOFT® 6.0 inovativní možnosti vytvoření flexibilního lokálního síťování pro skutečné geometrie pro lití do kovových forem. Odpovídající algoritmy simulace (solver) zohledňují speciální požadavky na přesné vyjádření tepelné bilance v kokile, popis volného povrchu kovu, viskozitu taveniny a predikci zahlceného vzduchu s lepší kvalitou výsledků.

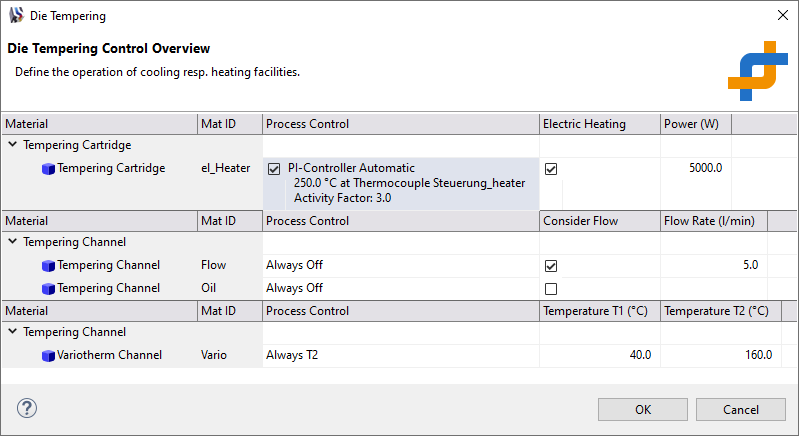

Nový solver dokáže současně počítat různé modely proudění (např. proudění chladicími kanály během plnění formy). To uživatelům umožňuje nejen přesněji navrhovat odvzdušnění dutin a sledovat zahlcený vzduch během plnění a tuhnutí formy, ale také přesněji vypočítat tepelnou bilanci v kovové formě pro gravitační lití. Kromě běžných chladicích a topných systémů je nyní k dispozici PI regulace elektrických topných patron a variotermická regulace, s různými teplotami média pro chlazení a ohřev (obr. 4). To také umožňuje výpočet předehřátí formy v přípravné fázi výroby.
S MAGMASOFT® 6.0 mohou uživatelé simulovat plnění formy z více licích jamek nebo vtoků za různých okrajových podmínek, a to i při použití automatického plnění. Lze zohlednit vyrovnání hladiny kovu mezi licí jamkou/vtokem a odlitkem na konci plnění formy. Navíc mohou uživatelé rozhodnout, zda má být dutina zcela vyplněna nebo pouze částečně (podle hmotnosti nebo objemu taveniny).
K dispozici jsou také nové 3D výsledky a křivky pro přesnější vyhodnocení plnění a tuhnutí.
Uživatelé MAGMA CC mohou využít nové možnosti: Lze zohlednit vliv elektromagnetického míchání na proudění a tak lépe vyhodnotit kvalitu výrobku. Kromě toho lze lépe definovat termomechanické chování mezi konti-slitkem a formou pomocí koeficientů přestupu tepla v závislosti na velikosti mezery mezi nimi. V „Result Perspective“ mají uživatelé možnost zobrazení pohybující se geometrie, to umožňuje přesné znázornění skutečného procesu, včetně vizualizace startovacího bloku.
MAGMA Steel HT nabízí ocelářům rozsáhlejší výběr slitin, které lze použít pro simulaci tepelného zpracování. Výsledky, které jsou závislé na typu slitiny, umožnují přesnější odhad mikrostruktur a vlastností odlitků během tepelného zpracování i po něm, např. počáteční teploty vzniku austenitu nebo martenzitu.
V modulu MAGMAnonferrous verze MAGMASOFT® 6.0 byla vylepšena predikce mikrostruktury pomocí lokálního mikromodelu. Škála legujících prvků byla podstatně rozšířena a vliv zjemnění mikrostruktury stroncia zlepšen. Dvě nové fáze s železem umožňují uživatelům ještě lépe predikovat mikrostruktury a lokální vlastnosti hliníkových odlitků.
