MAGMASOFT® 6.1 – Efektivní optimalizace procesů a profitabilita
Díky novým funkcím a mnoha vylepšením nabízí MAGMASOFT® 6.1 rozsáhlou podporu optimalizace procesu nízkotlakého lití a usnadňuje navrhování tlakově litých odlitků. Speciálně vyvinutý modul pro rheocasting a thixomolding nabízí uživatelům řadu nových možností v oblasti výroby jader a kontinuálního lití.
Nová funkce ECONOMICS umožňuje kvantitativní vyhodnocení a optimalizaci nákladů i emisí CO₂ pro všechny simulační projekty, což přispívá ke zvýšení profitability i udržitelnosti všech aplikací.
Přínosy MAGMASOFT® 6.1
Co je nového v MAGMASOFT® 6.1?
MAGMASOFT® 6.1 nabízí řadu inovací pro zlepšení efektivity slévárenských procesů. Díky pokročilým simulačním, analytickým a optimalizačním nástrojům software nabízí přesné vyhodnocení a optimalizaci výrobních postupů, to vše s využitím nových materiálových databází, inovativních funkcí a bezproblémové integrace s dalšími aplikacemi.
Hlavní přínosy:
- Databáze materiálů: rozsáhlé databáze pomocných materiálů ovlivňující chování výrobků, zahrnující rozšířený Foseco PRO Module a novou databázi nálitků od výrobce Çukurova.
- Nový způsob měření: Funkce 'Geometric Dimensions', v modulu MAGMAstress, usnadňuje měření vzdálenosti, rovinnost a kruhovitost pro vyhodnocení deformací odlitků.
- 'Tracer count': Počítá množství trasovacích částic v tavenině v předem definovaných oblastech a umožňuje včasnou lokalizaci nežádoucích vměstků i kvantitativní srovnání systému vtoků a nálitků.
- 'Channel Assistant': automatická tvorba chladicích kanálů v dutinách CAD geometrie formy pro lepší regulaci teploty při odlévání do trvalých forem.
- 'Volume Wrap': Seskupí několik objemů do geometrického pláště pro podrobnější výsledky simulace a přesnou optimalizaci.
- Automatický export pro MAGMAinteract®: Výsledky projektů a geometrie STL lze automaticky exportovat, což sníží manuální práci
Co je nového v MAGMAlpdc a MAGMAwheel?
Poslední verze MAGMASOFT® 6.1 nabízí MAGMA uživatelům nové možnosti pro přesnou simulaci a optimalizaci nízkotlakého lití. Pokročilá technologie solveru a dokonalejší generování sítí umožňují efektivnější popis složitých procesů odlévání, zatímco rozsáhlá podpora odlévání s protitlakem (CPC) zavádí nové standardy do procesní analýzy. MAGMASOFT ® 6.1 tak nabízí sadu nástrojů pro robustní modelování a optimalizaci nízkotlakého lití.
Hlavní přínosy:
- Nové technologie solveru: Pro přesné a efektivní mapování složitých procesů odlévání jsou použity solvery, které se již osvědčily při vysokotlakém odlévání, lití do trvalých forem i při výrobě pískových jader.
- Rozšířená tvorba sítí: Integrace kompozitních sítí a sítí TAG (True Adaptive Geometry) pro přesné zobrazení geometrie a slévárenských procesů.
- Fáze ohřevu: ohřev trvalých forem pomocí elektrických topných patron s PI regulací a regulací teploty Variotherm.
- Výsledky „Tracer“: detailní analýza teploty, rychlosti, tlaku taveniny, ale i délky dráhy.
- Identifikace zahlceného vzduchu: Nové výsledky „air“ zlepšují vyhodnocení zahlceného vzduchu v odlitku.
- Speciální rozšíření CPC: specifická definice procesních parametrů a simulace odlévání s protitlakem
- MAGMAlpdc a MAGMAwheel: inovace zohledňující povrchové napětí, vliv tlaku na dosazování, proudění v teplotně regulovaných kanálech a elektrických tepelných systémech.
- Rozšířené možnosti predikce: analýza turbulence, zahlcený vzduch, porezita související s dosazováním a lokální tepelné toky.
Co je nového v MAGMAhpdc?
MAGMAhpdc nabízí nové funkce pro návrh odlitku, se kterými je možné pracovat již v rané fázi plánování, bez nutnosti specifikovat způsob vtokování nebo licí stroj. Pomocí virtuálních vtoků ('Virtual gates') jsou uživatelé schopni rychle a efektivně provést počáteční analýzu procesu plnění u tlakového odlévání a flexibilně přizpůsobit parametry odlévání podle stavu projektu.
Hlavní přínosy:
- Včasný návrh odlitku: Pracuje bez nutnosti jednoznačně definovat způsob vtokování nebo licí stroj.
- Virtuální vtok: Umožňuje rychlé a efektivní vyhodnocení plnění tlakového odlévání jednoduchým definováním vtoků přímo na odlitku.
- Redukovaný model: Použití redukovaného modelu pro rychlé a přesné prvotní posouzení.
- Flexibilní parametry odlévání: Nastavení doby lití, rychlosti lití a tlakových křivek v závislosti na stavu projektu.
- Přesný návrh odlitku: podpora pomocí jednoduchého vyhodnocení procesu plnění u tlakového odlévání již v počáteční fázi plánování.
Co je nového v MAGMA C+M?
MAGMA C+M a MAGMASOFT® 6.1 integrují "automatic pressure calculator“. Tato novinka v řádu milisekund simuluje celý systém tj. stroj i jaderník a nabízí rychlý a realistický výpočet tlaku pro optimalizaci vstřelování jader. Úzké propojení mezi simulací vstřelování, vytvrzování jader a aktuální konfigurací stroje poskytuje spolehlivé a praktické informace skutečných podmínek při výrobě jader.
Hlavní přínosy:
- Automatický výpočet tlaku: Vypočítá tlak vstřelovacích trysek na základě parametrů stroje a konstrukce jaderníku.
- Optimalizace parametrů vstřelování: Umožňuje přesné zmapování celého systému zahrnující stroj, jaderník a proces vstřelování.
- Bezproblémová integrace: Vypočtené tlakové křivky jsou bezproblémově integrovány do 3D simulace, a zajišťují optimální podmínky pro přesné zobrazení skutečného procesu vstřelování.
- Nová databáze: Poskytuje informace o materiálech pro vstřelování jader, vstřelovacích a odvzdušňovacích tryskách a strojích pro výrobu jader.
- Zkrácení doby simulace: Doba simulace procesů vytvrzování s použitím anorganických pojivy byla zkrácena až o 80 procent.
- Lepší vizualizace: Nové možnosti vizualizace usnadňují analýzu složitých vztahů a odvození cílených optimalizačních měření.
Co je nového v MAGMA CC?
MAGMA CC nabízí významné inovace v simulaci procesů kontinuálního lití, které umožní přesnou analýzu a optimalizaci kvality předlitku. Díky flexibilnímu řízení rychlosti lití a pokročilému modelu turbulence získají uživatelé detailní pohled na chování toku taveniny a mechanických vlivů během procesu kontinuálního lití, což napomáhá odhalení možných zlepšení kvality procesu.
Hlavní přínosy:
- "Stop & go": flexibilní změna rychlosti lití, včetně pauz a zpětných zdvihů
- Detailní pohled: rychlé vytvoření výsledků simulace 1D profilu pro celou délku předlitku
- Kvantitativní vyhodnocení vměstků: počítání částic pro posouzení pohybu vměstků v různých předlitcích v průběhu kontinuálního lití
- Mikroporezita: predikce mikroporezity pomocí optimalizovaného kritéria
- Nový model turbulence: přesný popis proudění toku taveniny v mezipánvi, v ponorných vstupních tryskách a zejména v dvoufázové oblasti
- Vliv vodicích válců: analýza mechanického vlivu vodicích válců na deformaci a kvalitu předlitku, zejména v případě nesprávné polohy válců
Inovace v návrhu lehkých konstrukcí: MAGMAsemisolid
MAGMAsemisolid v MAGMASOFT® 6.1 je specializovaný procesní modul, který zohledňuje reologii slitin v polotuhém stavu pro technologie reocasting a thixomolding. Díky pokročilému viskoznímu modelu mohou uživatelé dosáhnout přesných výsledků a optimalizovat procesní parametry tak, aby vyráběli vysoce kvalitní odlitky s minimálním množstvím zmetků.
Hlavní přínosy:
- Model tixotropní viskozity: realistická simulace chování částečně ztuhlých kovových tavenin při zohlednění smykové rychlosti, teploty a času
- Přesné výsledky: podrobná analýza rozložení materiálu a chování při tuhnutí pro zlepšení kvality dílů a snížení zmetkovitosti
- Definice procesu: Umožňují uživatelům přesně zadat skutečné podmínky odlévání, včetně pohybu pístu během thixomoldingu.
- Integrace s dalšími moduly: V kombinaci s modulem MAGMAstress je možná komplexní optimalizace celého výrobního procesu.
- Přehlednost procesu: Maximalizuje potenciál moderních výrobních technologií jako plně integrovaný nástroj.

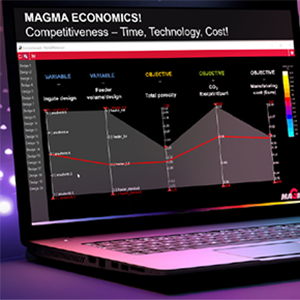

MAGMA ECONOMICS: Zaměřeno na udržitelnost a zisk
MAGMA ECONOMICS přináší do MAGMASOFT® nový rozměr, umožňující uživatelům, přímo v softwaru, kvantitativně vyhodnotit ekonomický i ekologický dopad různých technologických a procesních variant. Tato komplexní analýza usnadňuje přijímat rozhodnutí, která odpovídají jak technickým požadavkům, tak ekonomickým nebo ekologickým cílům.
Hlavní přínosy:
- Nová perspektiva: MAGMA ECONOMICS umožňuje kvantitativní vyhodnocení nákladů, spotřeby energie a emisí CO₂ propojit s kritérii kvality, přímo v softwaru MAGMASOFT®.
- Použitá data: Vyhodnocení vycházejí z dat geometrií, materiálů a procesů, které jsou k dispozici během simulace a jejích výsledků.
- Nastavitelné šablony: Šablony pro běžné materiály a procesy zahrnují specifické náklady a emisní ukazatele.
- Komplexní analýza: podrobná analýza spotřeby materiálů, zdrojů a výrobních nákladů během celého slévárenského výrobního procesu
- Porovnání scénářů: Uživatelé mohou individuálně měnit procesní parametry a porovnávat různé scénáře, bez nutnosti další simulace.
- Integrované řešení: plně integrované do softwaru MAGMASOFT®, nejsou nutné žádné další moduly ani licence
- Autonomní inženýrství: bezproblémové propojení s optimalizací a virtuálním návrhem experimentů
- Komplexní vyhodnocení: vyhodnocení kvality, produktivity, výrobních nákladů a uhlíkové stopy pro všechny procesy a aplikace
